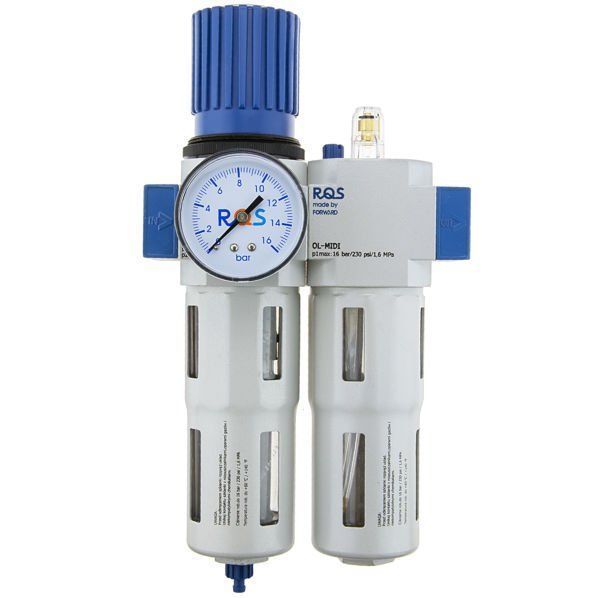

Dwuczęściowy zestaw z manometrem MIDI 1/2 – RQS

Dwuczęściowy zestaw marki RQS do zastosowania w instalacji pneumatycznej. Składa się z modułu filtroreduktora oraz dozownika oleju. Spełnia następujące funkcje:

• oczyszczanie powietrza z oleju, kondensatu i cząstek stałych,
• nastawa i utrzymywanie stałej wartości ciśnienia wyjściowego,
• nasycenie olejem sprężonego powietrza zasilającego odbiorniki wymagające smarowania.

Moduł filtra wyposażony jest we wkładkę filtracyjną 40 μm. Kondensat osadza się w przykręcanym pojemniku z ręcznym spustem. Po zapełnieniu się pojemnika (do poziomu ok. 10 mm poniżej elementu filtracyjnego) należy usunąć kondensat otwierając zaworek spustowy.

Dozowanie oleju reguluje się za pomocą śruby umieszczonej w górnej części przeźroczystej kopuły na dozowniku. Ilość dozowanego oleju wynosi od 1 do 12 kropli na każde 1000 litrów przepływającego powietrza.

Do nastawy ciśnienia służy wygodne pokrętło na filtroreduktorze. Pokrętło posiada blokadę zabezpieczającą przed niezamierzoną zmianą nastawy - przed regulacją należy odblokować je przez pociągnięcie do góry. Zakres pomiarowy manometru wynosi 0 - 16 bar. Tarcza wyskalowana jest w barach z podziałką o dokładności 0,2 bar. Manometr można zainstalować do portu na obudowie filtroreduktora - do wyboru są dwa przyłącza: przednie lub tylne. Nieużywany port należy zaślepić dołączonym korkiem.

Wraz z zestawem dostarczany jest tylni uchwyt montażowy wraz ze śrubkami.
